1.概述

1-1风机过滤器单元

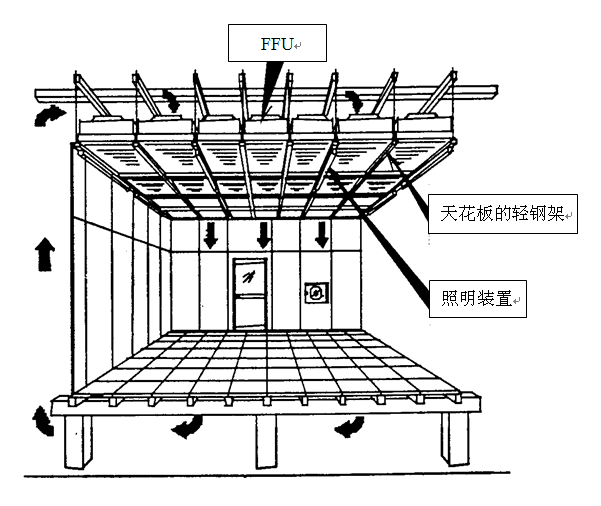

风机过滤器单元(FFU)是一种自带动力、具有过滤功效的模块化的末端送风装置。风机从FFU顶部将空气吸入并经HEPA过滤,过滤后的洁净空气在整个出风面以0.45m/s±20%的风速均匀送出。广泛用于半导体、液晶制造业、电子、生物制药等行业

使用环境

周围温度:5℃~40

湿度:低于85%RH(没有湿气凝结状态下)

?周围空气:一般室内空气

清净度:100-10

请避免连续反复ON/OFF操作机体


如果在未符合上述条件的环境下使用风机滤网机组,将会影响制品性能,并可能会发生电气短路现象,造成电气部件损坏,缩短制品使用寿命。

为能安全且有效地使用风机过滤器单元请参阅第4页的〝重要安全事项〞。

1-2结构及特点

(1) 主要部件

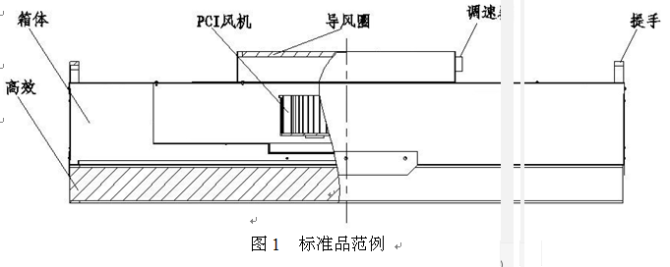

标准品范例





(2) 1. 部件明称及功能(参考图1)



No.





1

初效滤网

可有效拦截粒径≥5um的灰尘



2

外壳

设备外壳

可选优质冷轧板喷塑,镀锌铝钢板,铝板及不锈钢板等材料

3

把手

方便搬运



4

吊环

机体吊装

选配件

5

导流消声装置

引导气流及消除噪声



6

风机系统

为设备提供动力

风机可选国产/台湾/新加坡/德国

7

高效滤网

可过滤微小粒径的灰尘

效率99.99%@ 0. 3um

可选各种效率的滤网

8

控制系统

调速及开关电源






2.重要安全事项

不当使用风机过滤器单元组将会造成制品性能降低,使用时请务必遵守下列事项:

2-1 安装使用环境

风机过滤器单元的安装应远离加热器、火炉或其它热源。

设置风机过滤器单元场所不可放置易燃物,以免发生火灾。

请勿在机体附近使用具爆炸性或挥发性的化学物品,如果机体吸入这些化学物品将有可能会导致火灾或爆炸等事故发生。

请勿于机体附近使用含硫酸、盐酸、漂白剂及其它具腐蚀性化学药品,如果使用这些化学药品将有可能会导致机体腐蚀及损坏。



2-2 运送与安装

请在风机过滤器单元包装完好的状态下搬运制品,搬运时务必保持水平,如果使用轻便推车等工具运送时,请选用车台超过机体包装宽度的推车。

机体安装后,机体上方至少须预留30公分以上的空间,以利将来机体维修,未预留足够的维修空间,机体将无法进行维修及部件更换。

试运转前,请先拆除吸入口上及均流板下附着的保护膜。



2-3 安装?使用注意事项

风机过滤器单元安装于无尘室时,请务必遵守下列指示

?当进入无尘室时

请穿着防尘衣以免携带灰尘进入室内。

请以酒精清理工具以免携带灰尘进入室内。

请以酒精清理衣柜未保护处以免携带灰尘进入室内。

点检时请使用防尘纸及原子笔作记录以免再产生灰尘。



切勿直接重压风机过滤器单元机体,以免造成机体变形。



请勿以沾湿的手操作机体,以免发生触电危险。



请勿遮蔽机体吸入口及吹出口,机体吸入口及吹出口被遮蔽,将导致机体性能无法正常发挥,造成机体功能异常或电气部件损坏。



实施第三种接地工事,以避免电击产生之危险。



3.安装使用



3-1运转前检查事项

运转前请先检查下列注意事项:

机体外部电源是否连接,电源供应是否妥当。

机体接地工事是否已实施。

机体上方空气吸入口及下方滤网的保护膜是否已取下。

3-2运转时注意事项

(1) 开始运转

当电源开启后,机体即开始运转。

机体运转后请确认是否有异常现象。

当有下列情形发生,机体无法正常运转时,请向经销服务人员反映。

机体内部有异物,机体离心风扇无法正常旋转。

机体内部电线脱落,接头松脱。

机体内部电气部件,如过电源插头、马达损坏。

(2) 停止运转

运转后如发现异常现象,请即切断电源,停止机体运转。



4.维修点检



自购买日起进行定期检查,请勿自行检查,以免造成触电或火灾等事故发生。

除了维修人员外,请勿自行拆解、修理或变更规格,以免造成触电或火灾的发生。

当更换滤网等部件时,请注意不要损坏滤纸。

维修?点检时,请务必先切断电源,停止机器运转后再实施,以免发生触电或伤害危险。

当安装?维修?点检完成后,在机体起动前,请确定机体基础稳固。


4-1日常维护

每天工作开始之前请依表2.点检下列各项,当发现有不正常的情形,立即切断电源并采取改正措施。

2. 日常维护

NO.

点检专案

判断标准

1

离心风扇及马达

?离心风扇必须旋转平顺,没有产生异常声音,若听到异常声音,请确认送风机内有无异物以及马达轴承的声音是否异常,若马达有问题,请更换马达。

2

滤网

?滤网表面有无损伤、污点、肮脏….

3

机体外观

?机体外观有无损伤

4-2定期维护

使用风机过滤器单元一段时间后,因使用环境及使用状况之差异,为了防止意外及确保风机过滤器单元的正常运转,请务必实施下列定期点检。

4-2.1定期维护

(1)定期维护项目
请依表3.所示,对风机过滤器单元实施定期点检,当部件寿命已至时,请立即进行部件更换。(部件寿命指一般使用状况下之寿命,会因使用环境及使用状况而有所差异)

(2)当由于不可抗力(如地震、电击…..)或化学药品的泄(腐蚀气体…..)意外发生,停机再启动后,请务必实施相同的检查。



3. 定期维护项目



部件位置

征兆及可能原因

评价标准,确认点

检查频率

部件寿命

马达

(1)轴承损坏而使马达运转不平顺或死锁。

(2)绝缘不良造成过热、过载导致线圈烧损。

(3)电源连接或端子的绝缘不良,而造成异常发热、接地错误、层间短路…..等。

?确认马达有无异音、振动及味道,用耳朵确认轴承有无异常声音。

?绝缘阻抗须大于5MΩ以上。

?检查电缆线及端子有无破损或锈蚀,更换不良部件。

一年一次

5年以上

离心风扇

(1)因灰尘迭积或破损使得运转不平衡而损坏。

?检查离心风扇有无异音、振动及破损,更换不良部件。

一年一次

5

其它的电气部件及配线材料

(1)绝缘不良,端子螺丝松脱而造成过热、短路或烧损。

(2)配线表皮破损而造成短路、漏电或损伤。

?检查有无过热、锈蚀、暴露的导体,配线表皮破损…..等。

?绝缘阻抗须大于5MΩ以上。

?锁紧端子螺丝(每三年一次)更换不良部件。

一年一次

5

滤网

(1)因阻塞而造成风速减低。

(2)因化学药品而造成滤网材质、迫紧、阻隙材不良而使灰尘泄漏。

(3)因外部热源造成滤网材质不良。

?目视检查滤网材质、迫紧、阻隙有无刮伤、褪色、变形。

?检查泄漏更换不良部件。

一年一次

 (视不同使用场所需要而定)

外箱

及其它组件

因化学药品而使部件腐蚀或生锈产生灰尘。



?目视检查部件有无不良、褪色….等。

一年一次

其它部件8



4消耗性部件的更换期间 ( 我司建议 )





滤网

1-2(室内清净度100,000级的场所)

初效滤网

3个月(不同场所而有所区别)

马达

5年以上

注:滤网更换期间会因不同使用场所的差异而有所不同。

4.2.2点检完成

点检完成后,清洁工作场所及确认风机过滤器单元在正常运转状况;保留点检报告,当部件更换或机体更新时作为参考。

4-3故障排除

?若有以下现象发生,连络本公司并告知机身编号、机型、电压及不良现象(尽可能详细),然后慎重的调查问题的起因及采取适合的改善措施。







离心风扇不运转

电源未打开

马达束心

电器件损坏

马达不良

打开电源

拆除外表的异物

更换电器件

更换马达

离心风扇产生异常者(运转中)

马达外壳与离心风扇接触

连络经销商及采取适合的改善措施



非服务技术人员请勿拆解、修理或修改风机过滤器单元,以避免造成严重的意外,例如触电或火灾。







附录



易损件规格表:



序号

名称

规格型号

单位

单台数

备注

1

风机

PCI风机

1

 保修期:一年

2

电容

5uf,500V

1



3

玻纤无隔板过滤器



1

99.99%@o.3um

4

初效过滤器



1

 可清洗

当需要更换服务备品时,请务必依本说明书中表1.所列之部件名称提供予服务人员。

任何未经认可之代用品,不仅可能会影响风机过滤器单元的性能,同时可能造成火灾、触电或其它危险。
